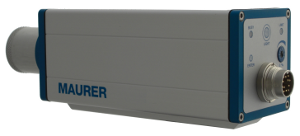

MAURER - DIGITALES - INFRAROT - QUOTIENTENPYROMETER
Serie QKTRD 1085-1
Temperaturbereiche 600 bis 3300°C
Temperaturkontrolle bei Produktionsvorgängen
Kompaktgeräte
Infrarot - Messwertaufnehmer und Auswerteelektronik in einem Gehäuse
 |
- Vario-Optik (fokussierbares Objektiv)
- Lichtstrahlzieleinrichtung oder Visiereinrichtung
- Quotient - und Teilstrahlungstemperatur
- serielle Schnittstelle
- Software IR-LOG
|
| über die serielle Schnittstelle lassen sich zusätzliche Funktionen parametrieren: |
| Analogausgang: 0 - 20 / 4 - 20 mA Umschaltung |
| Zoombereich innerhalb des Messbereiches |
| Emissionsgrad: 100,00 - 10,00 % |
| Mittelwertbildung: arithmetisch oder gleitend |
| Maximalwertspeicher: Speicherarten und Löschfunktionen z.B. automatisch bei neuem Teil |
|
|
|
|
|
|
| Anwendungsgebiete: |
Stahl, Eisen, Buntmetall, Anlassen, Beschichtung, Giessen, Härten, Laser, Induktionserwärmung, Schmieden, Schmelze, Vorwärmen, Walzen, Vakuum Ofen, Drähte usw. |
| Technische Daten: | |
| Gerätetypen |
QKTRD 1085-1 |
QKTRD 1085-2 |
| Messfleckmarkierung |
Lichtstrahlzieleinrichtung grüne LED oder Laser |
Visiereinrichtung |
| Temperaturmessbereiche: |
MB 1: 600 - 1600°C
MB 2: 750 - 2500°C
MB 3: 900 - 3000°C
MB 4: 1000 - 3300°C |
| Spektralbereich |
0,85 - 1,1 μm und 0,95 - 1,1 μm |
| Ansprechzeit (t90) |
<1 ms mit dynamischer Anpassung |
| Messunsicherheit |
0,5 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s) |
| Reproduzierbarkeit |
0,1 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s) |
| Emissionsverhältnis |
0,8 - 1,2 direkt am Gerät oder über Schnittstelle einstellbar |
| Emissionsgrad ε |
100 - 10% über Schnittstelle einstellbar |
| Analogausgang |
0 - 20 mA oder 4 - 20 mA, Bürde max. 500R |
| Teilmessbereich |
frei einstellbar innerhalb des Messbereichs |
| Auflösung |
<0,1% Analogausgang, <0,1°C an der Schnittstelle |
| 1 Schaltausgang (open coll.) |
24 V DC / max. 100 mA |
| Maximalwertspeicher |
Max. Speicher, Löschen nach Zeit, externer Kontakt,
per Software, Doppelspeicher |
| Schnittstelle |
RS 232 isoliert ± 50 V oder RS 485 isoliert 2500VRMS
Option: PROFIBUS, PROFINET, Ethernet, EtherCAT, USB 2.0 |
| Software IR-LOG |
Datenerfassung, graphische Darstellung, Geräte - Parametrierung |
einstellbare Parameter
mit Software IR-LOG |
Emissionsgrad, Schaltausgang, Analogausgang, Teilmessbereich, °C / °F,
Maximalwertspeicher, Mittelwert, Lichtstrahlzieleinrichtung schaltbar |
| Vorsatzoptik |
für die optimale Anpassung an die jeweilige Messaufgabe steht eine
umfangreiche Auswahl von Objektiven zur Verfügung |
| Betriebstemperatur |
Pyrometer 0 - 50°C, Vorsatzoptik bis 150°C |
| Lagertemperatur |
-10°C - +70°C |
| Temperaturabhängigkeit |
0,05 % / °C |
| Zulässige Feuchte |
35 - 85 % RF (nicht kondensierend) |
| Spannungsversorgung |
24 V DC ± 10 % oder 18 V AC ± 10 % < 160 mA |
| Geräteanschluss |
12-pol. Steckverbindung |
| Maße H / B / T |
54 x 54 x 147 mm / Aluminiumgehäuse |
| Gewicht |
0,6 kg |
| Schutzart |
IP 65 |
| Optionen |
eingebaute Digitalanzeige |
Datenblatt
| mechanisches Zubehör | elektrisches Zubehör | Auswerteelektronik |
| Ausführung im Kühlgehäuse |
Anschlusskabel 12-polig |
AED 1012 |
| Blasvorsätze |
Netzteil 100-270 VAC - 24 VDC |
AED 1012-P PID-Regler |
| Strahlumlenkung 90° |
Digitalanzeige in Einbauausführung |
AED 1012-PC Programm-Regler |
| Montageteile |
Scanner SC 1000 / 1012 |
|
|
PC-Box (USB – Anschlussset) |
|
|
